龍門式光學影像測量儀工作原理 點擊返回
龍門式光學影像測量儀工作原理

信息來源于:互聯網 發布于:2022-03-18

龍門全自動光學影像測量儀的工作原理:待測工件(放置在工作臺上)被LED面光或輪廓光(在底座內)照射后,通過變焦物鏡和彩色CCD攝像機外殼捕捉被測零件的圖像,然后通過S端傳輸到計算機并顯示。軟件以顯示器產生的視頻十字線為基礎,以測量為目標,通過工作臺驅動光學尺在X、Y方向移動,取空間各點的坐標值。經過

主要功能:
產品基本幾何元素測量、組合元素測量、幾何元素構造、形位公差評定、逆向工程等。,輸出各種報告,檢測各種產品。

工作條件:
(1)工作溫度:18℃ ~ 22℃(精度可以保證)
(2)工作電壓:220伏±10%
(3)電氣設備要求可靠接地:接地電阻小于4歐姆。

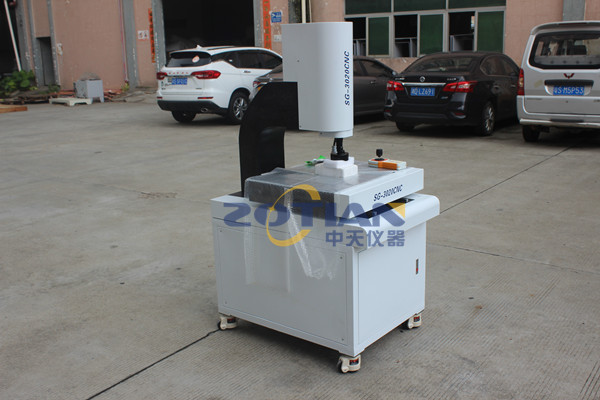

龍門式光學影像測量儀工作原理

產品參數
測量行程:800 * 600 * 200毫米
外形尺寸:1700 x 1500 x 1500毫米
玻璃軸承:40公斤
儀器重量:1800公斤
測量精度:X/Y:(2.5+L/200)微米Z:(5+L/200)微米
可重復性:2um
光柵標度分辨率:0.0005毫米
電荷耦合器件:高清晰度彩色攝像機
鏡頭:0.7~4.5X高清手動卡位變焦鏡頭
放大比率:34 ~ 220倍
焦點距離:92毫米
電力機械:松下伺服電機
上光源:環形LED冷光源具有精細的線寬和特殊的表面,亮度可靠。
下部光源:平行光路LED冷光源
滑道:臺灣省高精度直線導軌
運行方式:程序控制+搖桿
電源:交流220伏50赫茲
