擺管淋雨試驗機技術方案是為了模擬實際淋雨環境，對產品的防水性能進行準確評估的重要設備。以下是一個詳細的擺管淋雨試驗機技術方案，內容包含設計目標、系統組成、工作原理、技術參數、操作流程以及日常保養等方面。
擺管淋雨試驗機旨在通過模擬自然淋雨環境，對產品進行防水性能測試。通過準確控制擺管的擺動角度、頻率和噴水量等參數，實現對產品在不同淋雨條件下的多方面評估。本方案旨在設計一款操作簡便、性能穩定、測試準確的擺管淋雨試驗機。
擺管淋雨試驗機主要由擺管系統、噴水系統、控制系統和檢測系統四部分組成。

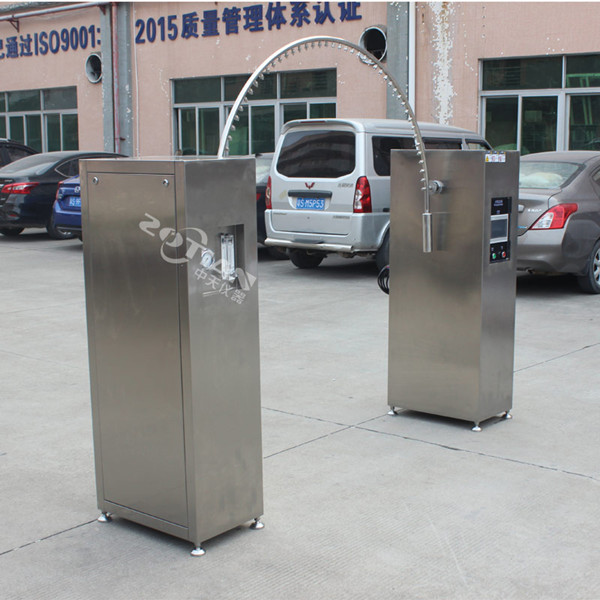

1、擺管系統：包括擺管、支撐架和驅動裝置等，用于實現擺管的擺動。擺管采用優質不銹鋼材料制成，具有良好的耐腐蝕性和耐久性。支撐架結構穩固，能夠確保擺管在擺動過程中的穩定性。驅動裝置采用高精度電機和減速器，能夠實現對擺管擺動角度和頻率的準確控制。
2、噴水系統：包括水泵、水箱、噴頭和管路等，用于向擺管供水并實現噴水功能。水泵能夠提供穩定的水壓和流量，確保噴水的均勻性和穩定性。噴頭采用特殊設計，能夠模擬雨滴的大小和分布，使測試環境更加接近自然淋雨環境。
3、控制系統：用于設定試驗參數、監控試驗過程以及控制擺管和噴水系統的運行。控制系統采用先進的PLC控制器和觸摸屏操作界面，方便用戶進行參數設定和操作控制。同時，控制系統還具有數據存儲和打印功能，方便用戶對試驗數據進行記錄和分析。
4、檢測系統：包括傳感器、數據采集卡和數據處理軟件等，用于實時監測和記錄測試數據。傳感器能夠實時監測擺管的擺動角度、頻率和噴水量等參數，數據采集卡將這些參數轉換為數字信號并傳輸到計算機中。數據處理軟件則能夠對這些數據進行處理和分析，生成相應的測試報告。
工作原理
將被測試產品放置在擺管下方，啟動設備后，擺管開始按照設定的軌跡進行擺動。同時，噴水系統向擺管供水并通過噴頭模擬雨滴向產品噴水。檢測系統實時監測產品的防水性能并記錄測試數據。測試完成后關閉設備取出被測試產品進行評估。
擺管淋雨試驗機的技術參數包括擺管半徑、擺管擺動角度、噴水孔數量及分布、測試持續時間等。具體參數可根據用戶需求和產品特點進行定制。
操作流程
1、準備工作：檢查設備是否運轉正常包括電源、水源等。
2、樣品準備：將待測試產品固定在支架上并確保其表面完好無損。
3、設定參數：根據試驗標準或要求設定試驗參數如擺管擺動角度、頻率和噴水量等。
4、運行測試：啟動設備開始測試并記錄測試數據。
5、結果評定：根據測試數據對產品的防水性能進行評定并生成測試報告。
為確保擺管淋雨試驗機的正常運行和延長使用壽命需要進行定期的日常保養。包括清潔設備表面和內部、檢查設備各部件是否完好、更換易損件等。同時建立設備保養記錄表方便及時發現和處理設備問題。
綜上所述擺管淋雨試驗機技術方案是一個多方面、系統的方案能夠為用戶提供準確的防水性能測試服務。通過本方案的設計和實施可以確保產品的防水性能得到有效評估并提高產品的質量和可靠性。
